Стенд для определения тепловой деформации Hot Set Test

Стенды собственного производства для испытания кабельной изоляции и радиационно-сшитых полимеров. Исполнения по ГОСТ IEC 60811-2-1-2011 — с зажимами и комплектами грузов.

Выбрать исполнение

3 / 4 / 5образцов в зависимости от исполнения

6 позицийразные комплекты грузов

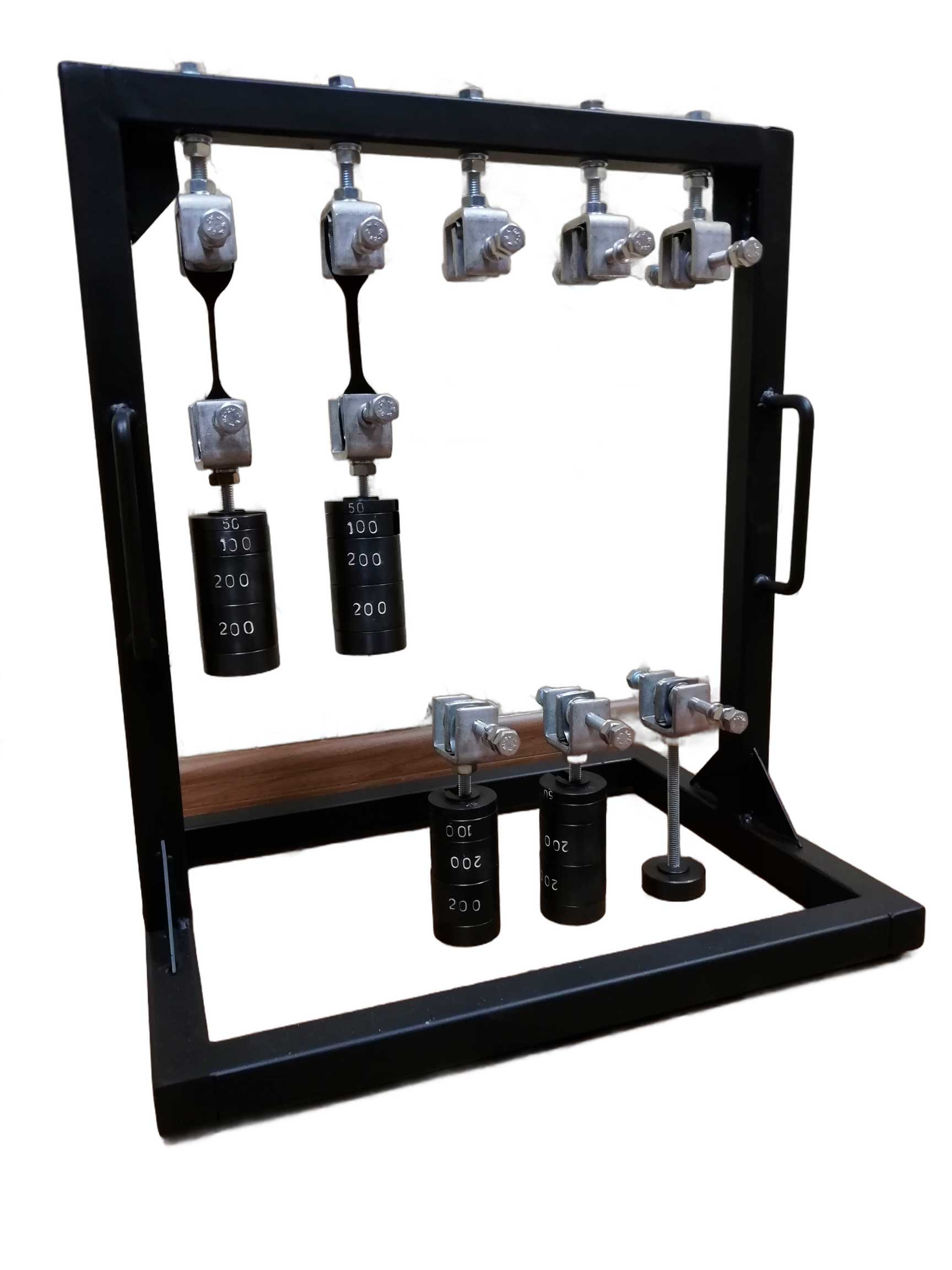

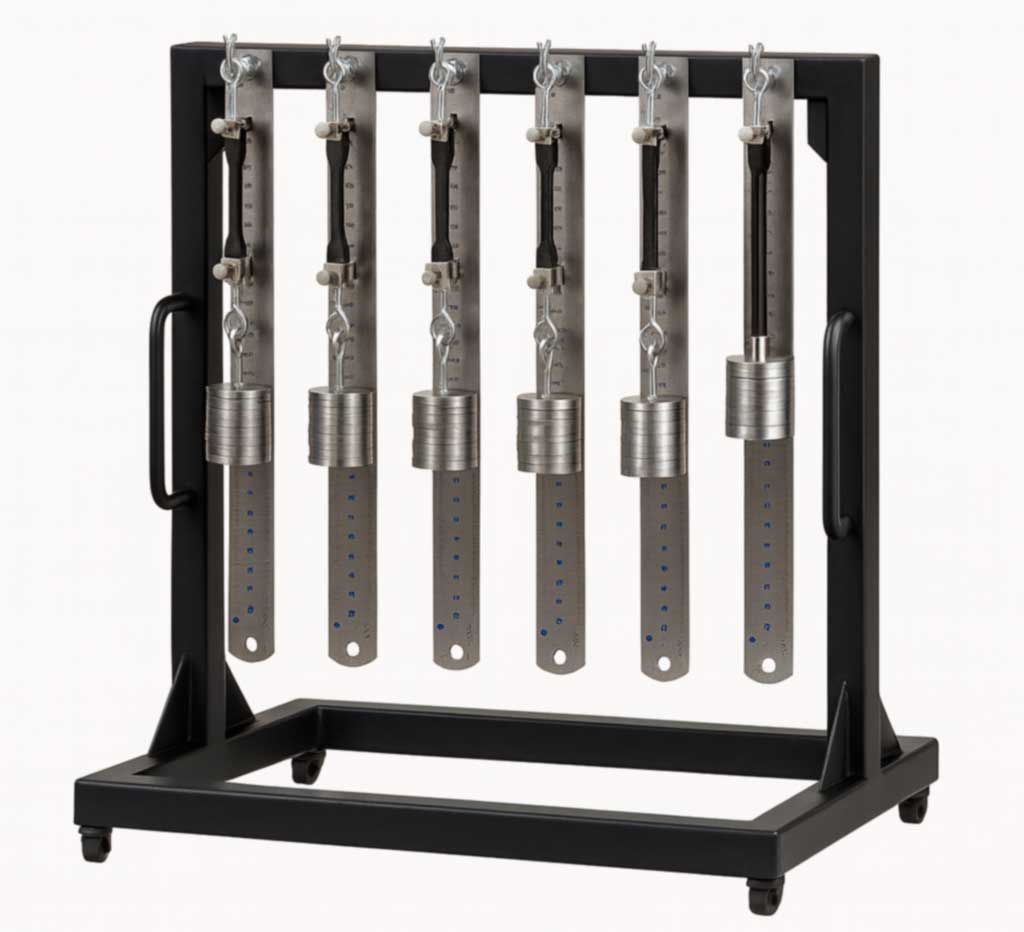

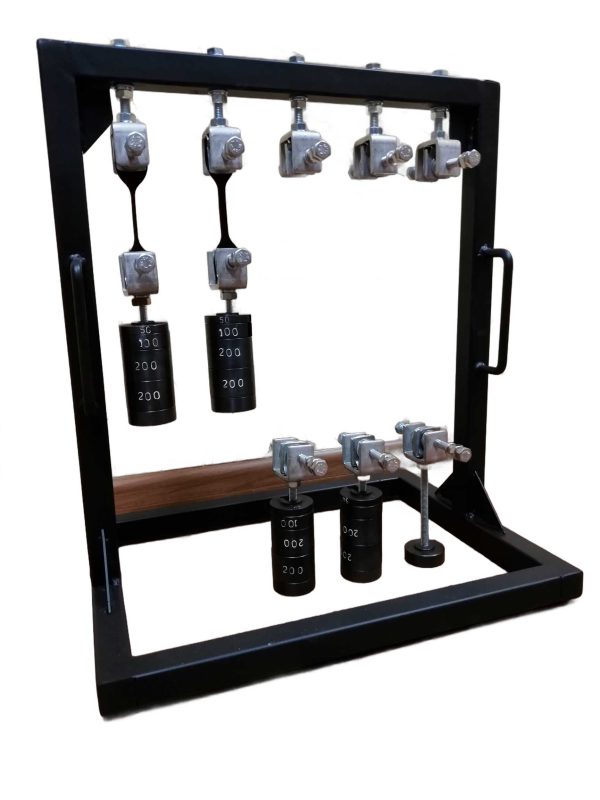

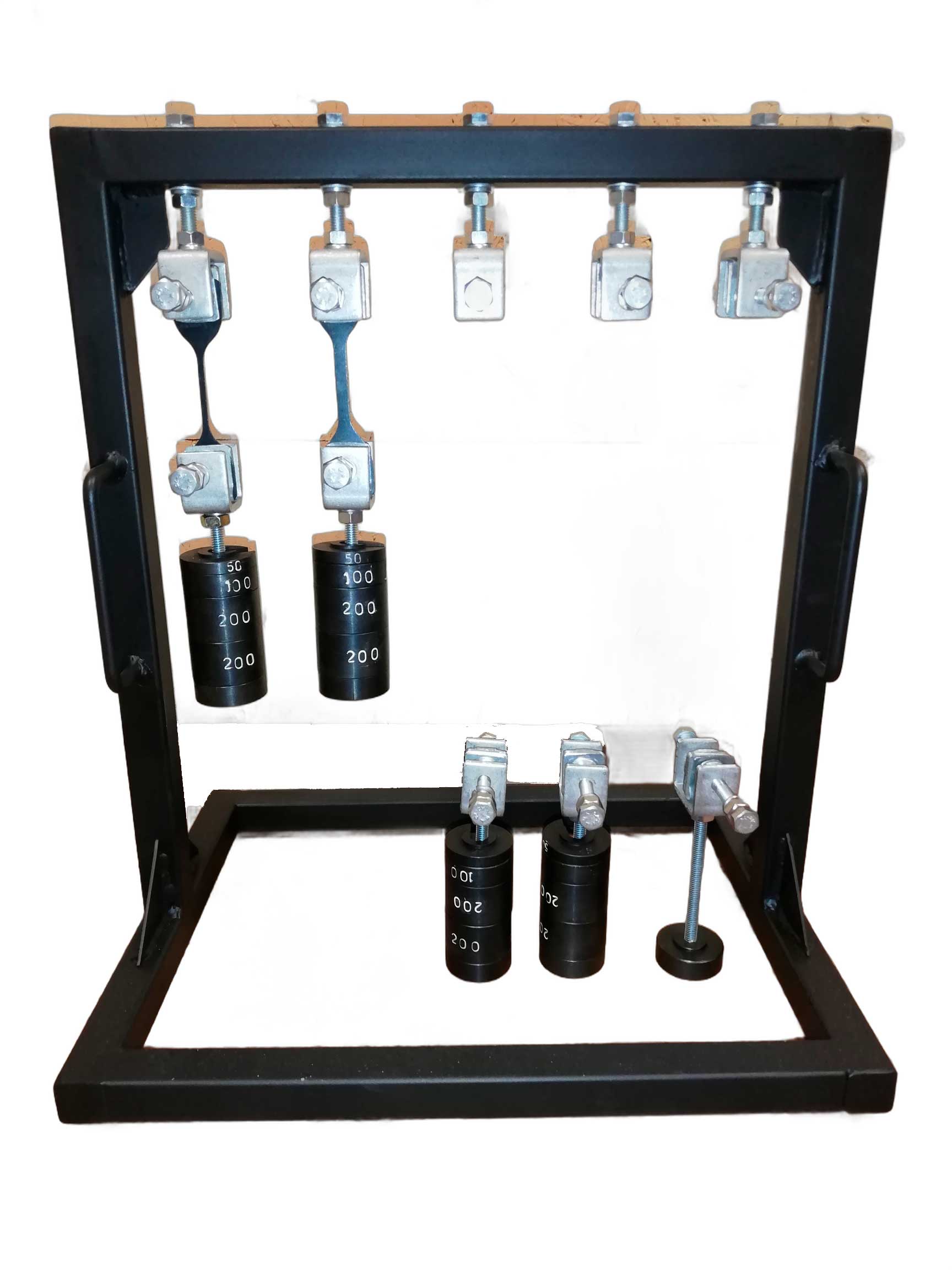

Стенд Hot Set Test с зажимами и грузами

Нажмите на фото, чтобы рассмотреть детали.

ПОДБОР ПО КАТАЛОГУ

Выберите исполнение

Выберите число образцов и состав грузов. Для исполнений на 5 образцов предусмотрены позиции с калибровкой грузов и без неё — это разные артикулы.

Позиций: 6
Артикул 138971

Стенд на 3 образца по ГОСТ IEC 60811-2-1-2011 (испытание на тепловую деформацию) с комплектами грузов

В запрос

Артикул 139147

Стенд на 4 образца по ГОСТ IEC 60811-2-1-2011 (испытание на тепловую деформацию) с комплектами грузов

В запрос

Артикул 137782

Стенд на 5 образцов по ГОСТ IEC 60811-2-1-2011 (испытание на тепловую деформацию) с комплектами грузов

В запрос

Артикул 137031

Стенд на 5 образцов 4 комплекта грузов (50гр. — 1 шт., 100гр. — 1шт, 200гр. — 2шт) с калибровкой

В запрос

Артикул 137629

Стенд на 5 образцов по ГОСТ IEC 60811-2-1-2011 (испытание на тепловую деформацию) Комплект грузов: 50 г -3 шт; 10 г — 4 шт; 5 г — 2 шт; 1 г — 5 шт; 0,5 г — 5 шт. Груза без калибровки

В запрос

Артикул 137777

Стенд на 5 образцов 4 комплекта грузов (50гр. — 1 шт., 100гр. — 1шт, 200гр. — 2шт), груза без калибровки

В запрос

Перечень продукции · 12.02.2026. Наличие, стоимость и состав поставки подтверждаем по выбранному артикулу.

Комплект стенда и оснащение лаборатории

В комплекте со стендом

  • Рама с регулировочными ножками и термостойким покрытием.

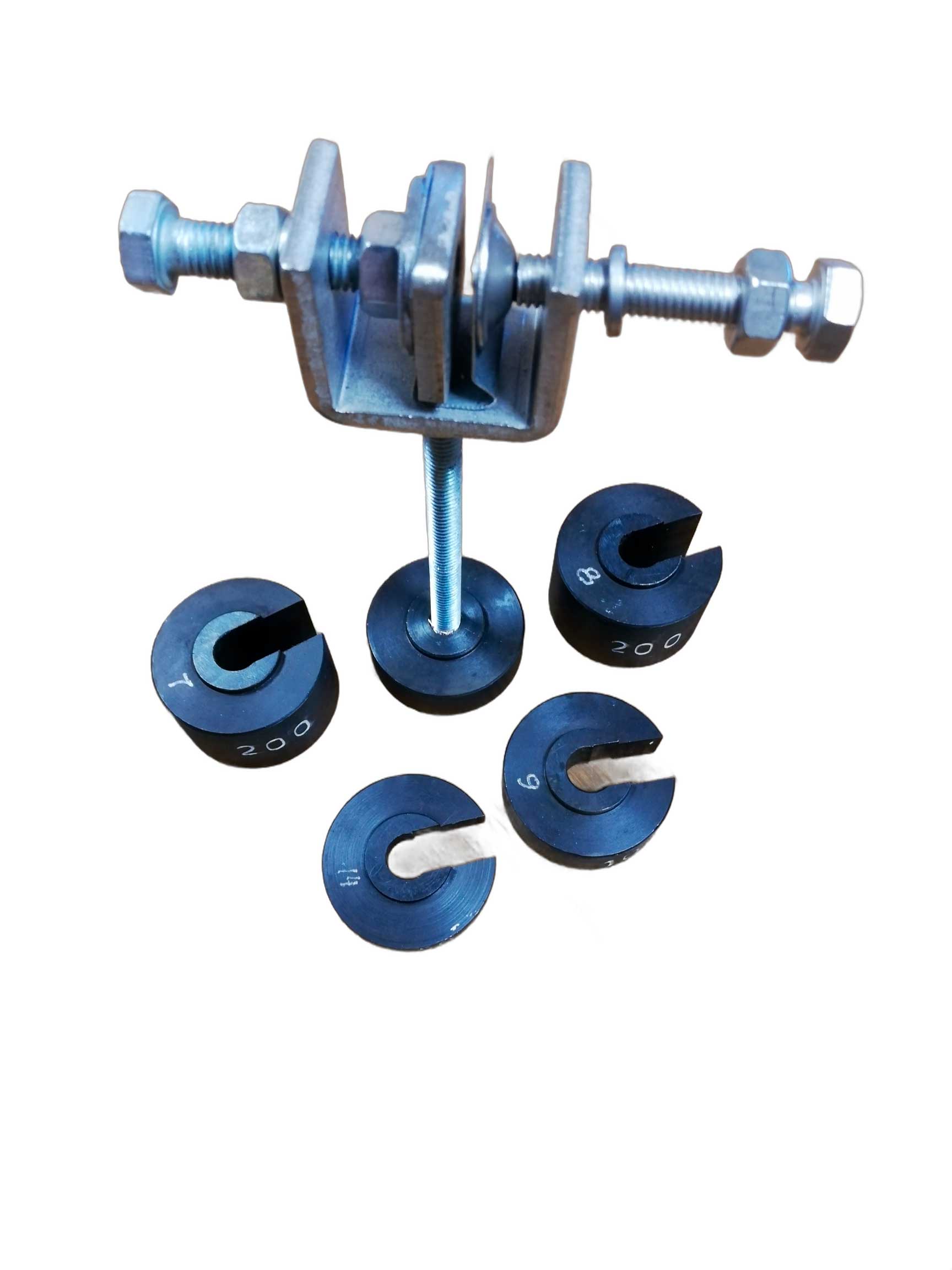

  • Зажимы для образцов.
  • Набор грузов для выбранного исполнения.
  • Термостойкие перчатки.

Дополнительное оборудование

  • Термошкаф со смотровым стеклом.
  • Электронные весы с поверкой.
  • Металлическая линейка.
  • Пресс, вырубные ножи и держатели для подготовки образцов.
Калибровка грузов зависит от артикула. Для 137031 она указана в комплекте. Позиции 137629 и 137777 — с грузами без калибровки. Для остальных исполнений требования к калибровке согласуйте в запросе.

ТЕПЛОВАЯ ДЕФОРМАЦИЯ И ПАМЯТЬ ФОРМЫ

Как проводят Hot Set Test

Методика предназначена для измерения тепловой деформации и оценки эффекта памяти формы радиационно-сшитых полимеров. В её основе — Hot Set Test, используемый для оценки качества сшивки кабельной изоляции по ГОСТ IEC 60811-2-1-2011.

Массу груза и режим нагрева для этой методики выбирают по контрольным образцам и условиям технологического процесса. Приведённые примеры режимов относятся к описанным изделиям и не заменяют требования стандарта или утверждённой программы испытаний.

Оборудование для методики оценки памяти формы
Оборудование Требования для описанной методики
Термошкаф: рабочая камера Глубина не менее 300 мм; высота не менее 600 мм; ширина не менее 400 мм
Термошкаф: нагрев Диапазон рабочих температур 80–250 °C; точность задания температуры ±1 °C
Стенд Крепление образцов зажимами с грузами; возможность удлинения образца до 600 мм
Подготовка образцов Ручной пресс на 1–3 т; вырубной нож для образца по ГОСТ 11262-80, тип 5; держатели
Порядок проведения испытания
  1. Вырежьте образец по ГОСТ 11262-80 или ГОСТ 270-75 при помощи пресса и штанцевого ножа. Нанесите контрольные отметки и измерьте исходное расстояние между ними.
  2. Закрепите образец на стенде с грузом. Массу определите по испытаниям контрольных образцов с учётом предполагаемого удлинения термоусаживаемой заготовки на технологической линии.
  3. Поместите стенд с образцами в термошкаф. Температуру и выдержку задайте по условиям производственного процесса; характерное время нагрева — 5–20 минут.
  4. Извлеките стенд и охладите образцы до 18–28 °C. Оцените относительное удлинение между контрольными отметками по сравнению с исходным расстоянием, затем снимите нагрузку.
  5. Повторно прогрейте образцы в термошкафу в течение 5–20 минут без внешней нагрузки.
  6. После охлаждения измерьте расстояние между контрольными отметками — контрольную длину после усадки. Зафиксируйте результаты и внешний вид.
Форма записи результатов
№ образца Исходное расстояние между метками, мм (100%) Относительное удлинение при нагреве, % Остаточная длина после усадки, % Внешний вид
— — — — —
Примеры режимов для радиационно-сшитых изделий
Примеры параметров тестирования изделий
Изделие Относительное удлинение Температура Выдержка Остаточная длина
Тонкостенные трубы (< 2 мм) 150–220 % 95–130 °C 15 мин 90–110 %
Среднестенные трубы (~ 3 мм) 300–350 % 95–130 °C 15 мин 90–110 %
Толстостенные трубы (4–5 мм) 480–550 % 95–130 °C 15 мин 90–110 %
Перчатки 280–360 % 95–130 °C 15 мин 90–110 %
Изоляторы 300–350 % 95–130 °C 15 мин 90–110 %
Оценка результатов и корректировка процесса

Если относительное удлинение выше заданной нормы, сшивка недостаточна и требуется увеличение дозы. Если удлинение ниже нормы, сшивка чрезмерна и требуется снижение дозы.

Остаточная длина вне заданного интервала, трещины, коробление и другие отклонения требуют корректировки процесса облучения или изготовления изделия.

Выбор и заказ стенда Hot Set Test

01

Количество образцов

Выберите исполнение на 3, 4 или 5 образцов. Укажите артикул и количество стендов.

02

Грузы и калибровка

Согласуйте комплект и массы грузов, необходимость калибровки. Эти требования перенесутся в сообщение вместе с артикулом.

03

Термошкаф и методика

Сообщите размеры камеры и требования методики. Дополнительные весы, линейку и оборудование для вырубки согласуем отдельно.

Вопросы о выборе и заказе

Что измеряют методом Hot Set Test?

Метод используют для оценки тепловой деформации и качества сшивки кабельной изоляции. Описанная методика для радиационно-сшитых полимеров также оценивает эффект памяти формы по удлинению и остаточной длине после усадки.

Входит ли термошкаф в комплект стенда?

Нет. Шкаф для нагрева со смотровым стеклом относится к дополнительному оборудованию. Его параметры нужно согласовать со стендом и методикой испытания.

Грузы поставляются с калибровкой?

Зависит от исполнения. Для артикула 137031 предусмотрена калибровка. Для 137629 и 137777 прямо указаны грузы без калибровки; требования к другим комплектам согласуйте при выборе.

Какие образцы используют в описанной методике?

Образцы вырезают по ГОСТ 11262-80 или ГОСТ 270-75. Для подготовки нужны соответствующий вырубной нож, пресс и держатель; в требованиях к оборудованию указан нож для образца по ГОСТ 11262-80, тип 5.
