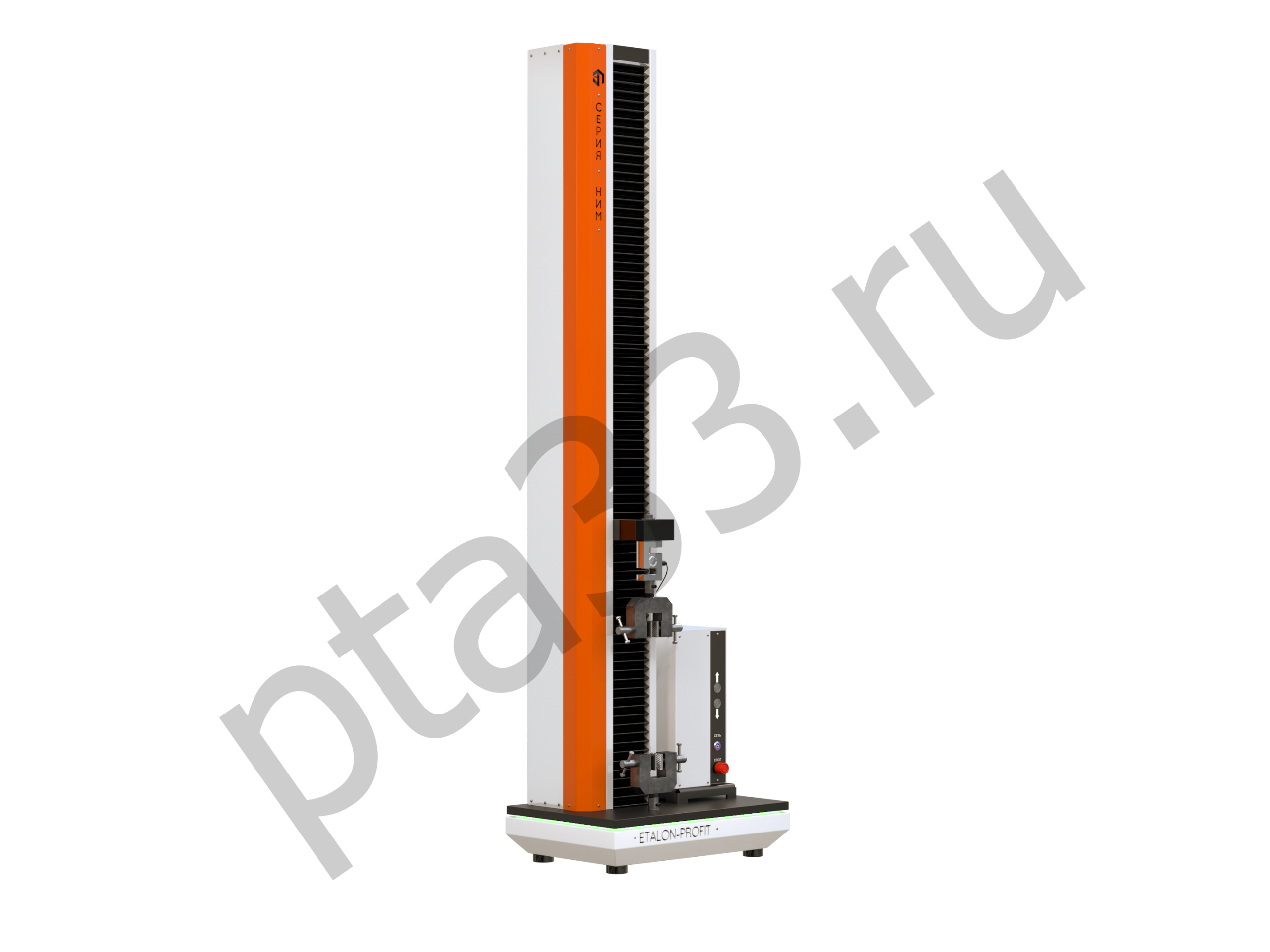

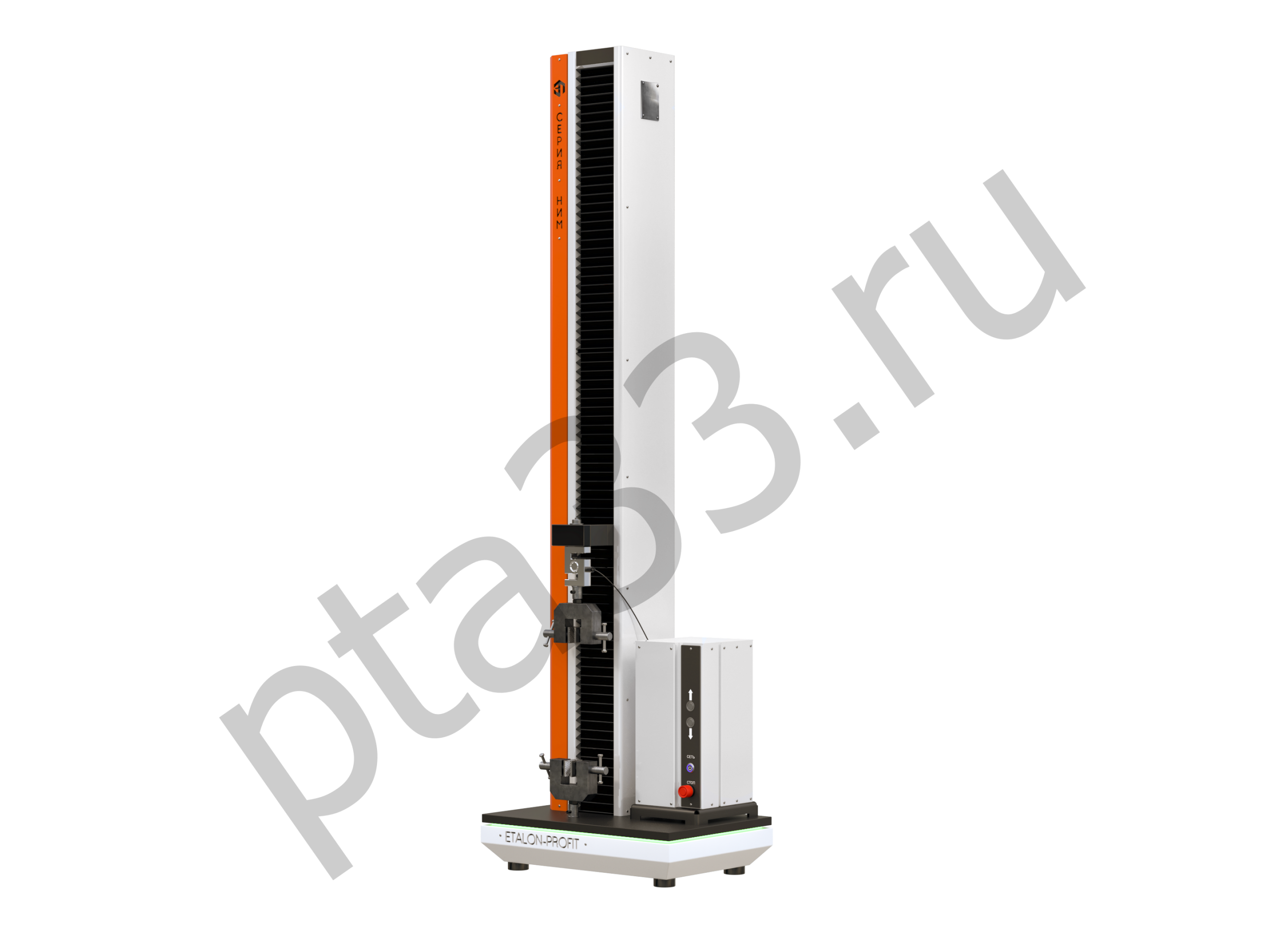

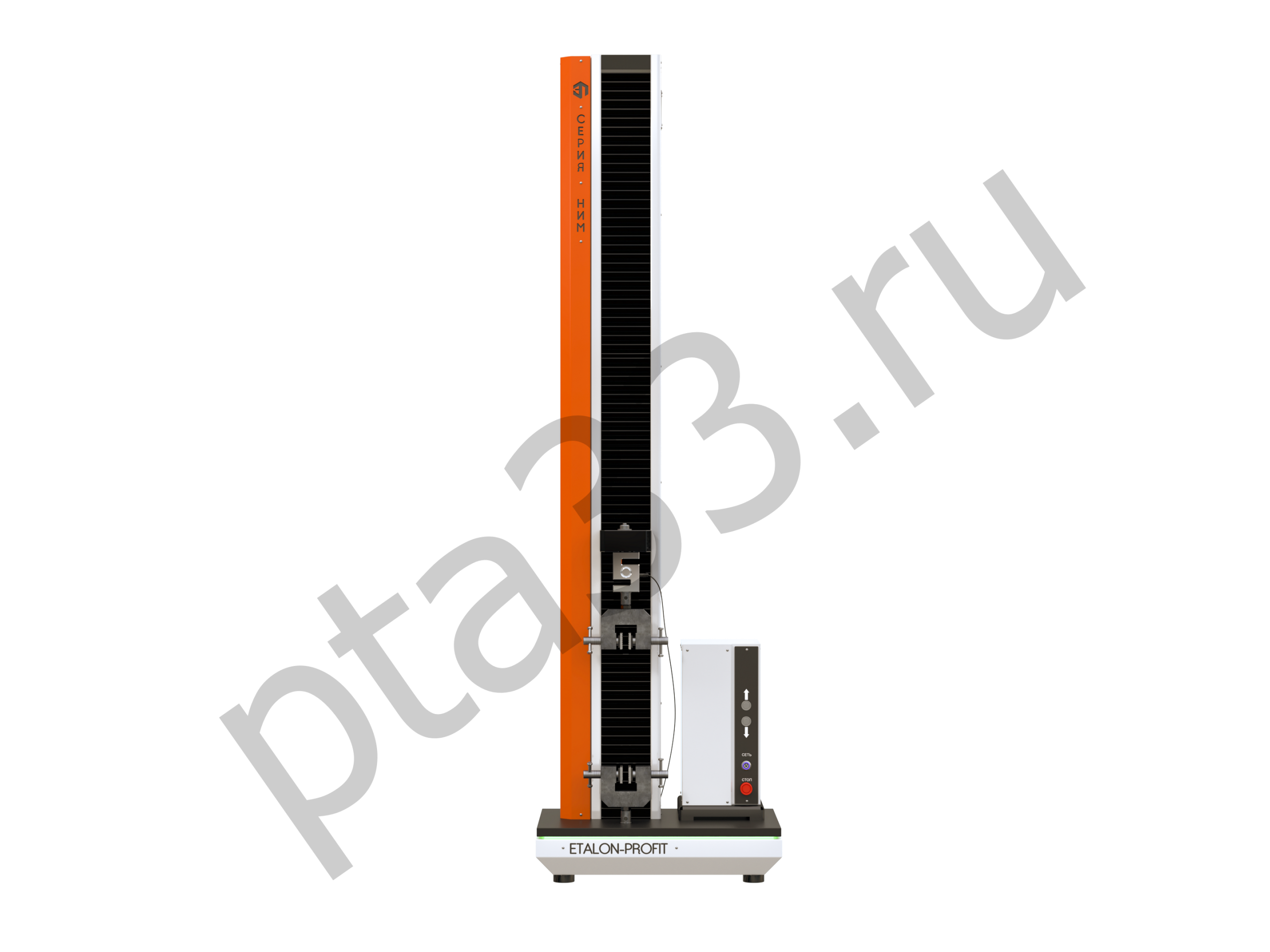

Испытательные настольные машины серии НИМ

Испытательные настольные машины серии НИМ — изображение 3

Лабораторный универсальный испытательный прибор НИМ

Испытания на прочность и деформацию пружин, пленок и тканей на прокол, проволоки и нитей на разрыв

Сделано в Росии	№ 72742-18	Заводская гарантия

Описание

Описание

Настольные универсальные электромеханические испытательные машины серии НИМ производства ООО «Эталон-Профит» предназначены для проведения механических испытаний материалов и изделий в режимах статического или динамического осевого нагружения. Например, используются для испытаний подготовленных образцов из пластмассы, резины и прочих эластомеров, металлической проволоки и стальных нитей, текстильных волокон и пряжи, тканей и шнуров, дерева, стекла, керамики, композитов, клеевых соединений на растяжение, срез, отрыв, сжатие, изгиб, циклирование.

Машины выполнены в трех модификациях по высоте рабочего пространства. Оснащены современными и высокотехнологичными средствами электроники и защиты, эргономичны, удобны и функциональны, эстетичны. Имеют быстродействующую систему микропроцессорного управления, широкодиапазонный автоматизированный сервопривод и обновленную версию программно-технического комплекса.

Машины оснащены светодиодной программной индикацией режимов работы (ожидание / испытание / авария). Такое технологическое решение со стороны производителя не только обеспечивает безопасность работы оператора, интуитивно направляя его к корректным действиям, является эстетичным, рациональным и идейным.

Обозначение испытательных машин НИМ X.Y.А.В:

параметр НИМ – аббревиатура Производителя;
параметр Х – наибольший предел измерений силы, кН;
параметр Y – исполнение машин (1 – укороченная, 2 – усредненная, 3 – удлиненная);
параметр А – наибольший предел допускаемой погрешности измерений силы от измеряемой силы (0,5 %, 1 %);
параметр В – диапазон измерений силы (1 – с одним датчиком силы; 2 – с двумя датчиками силы).

Примеры использования испытательных консольных машин НИМ

Машины могут быть использованы для статических и динамических испытаний пружин в режимах растяжения и сжатия с измерением продольной деформации и силовых характеристик. Испытания проводятся в автоматическом или ручном режимах по заданной методике в соответствии с требованиями ТУ, ГОСТ или внутренних регламентов (например, по ГОСТ 16118-70 и ГОСТ 3057-90 для испытаний винтовых цилиндрических и тарельчатых пружин).

Машины могут быть использованы для статических и динамических испытаний опытных образцов из полимерных материалов с различными характеристиками упругости и эластичности. Испытания проводятся в автоматическом или ручном режимах по требуемой программной методике (например, по ГОСТ 11262-2017 и ГОСТ 270-75 для испытаний резины, каучука, силикона, пластикатов). Определяются значения пределов прочности, коэффициентов упругости, абсолютного и относительного удлинения и другие характеристики.

Технические возможности испытательной машины НИМ и программного обеспечения (ПО) Prof IT

ПО Prof IT представляет собой программу для управления машиной, расчета и анализа характеристик испытания или серии испытаний;
возможность программирования и задания математических выражений и формул для расчета необходимых параметров испытаний;
возможность программирования методик и стандартов испытаний;
возможность создания индивидуального шаблона результатов испытаний;
диаграммы испытаний в осях координат: Сила-Перемещение; Сила-Деформация; Перемещение-Время; Деформация-Время; Сила-Время; Напряжение-перемещение; Напряжение-Деформация; Напряжение-время;
границы участка упругой деформации и касательная к этому участку;
касательная к диаграмме в точке предела пропорциональности;
физические и условный пределы текучести;
массив точек диаграммы испытания;
копирование диаграммы в текстовом и графическом форматах в буфер обмена Windows;
сводная диаграмма нескольких испытаний с возможностью сохранения в графическом формате;
протокол испытания или серии испытаний;

РАСЧЕТНЫЕ ПАРАМЕТРЫ

1. По датчику перемещения траверсы: предел текучести; деформация при физическом пределе текучести; предел текучести условный с допуском на величину пластической деформации; временное сопротивление; деформация при максимальной силе; условное разрушающее напряжение; разрушающая сила; деформация при разрушении; относительное удлинение после разрыва

2. По устройству измерений перемещений (деформаций): модуль упругости; предел пропорциональности; предел текучести физический; деформация при физическом пределе текучести; предел текучести с допуском на величину пластической деформации; предел текучести с допуском на величину полной деформации; относительное удлинение после разрыва; временное сопротивление; деформация при максимальной силе; разрушающая сила; деформация при разрушении

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации машины НИМ Х.Y.A.B
	НИМ 0,1.Y.A.B	НИМ 0,2.Y.A.B	НИМ 0,5.Y.A.B	НИМ 1.Y.A.B	НИМ 2.Y.A.B	НИМ 5.Y.A.B
*Диапазоны измерений силы (параметр В), Н	от 0,01 до 100 от 1 до 100	от 0,02 до 200 от 2 до 200	от 0,05 до 500 от 5 до 500	от 0,1 до 1000 от 10 до 1000	от 0,2 до 2000 от 20 до 2000	от 0,5 до 5000 от 50 до 5000
Пределы допускаемой погрешности измерений силы (параметр А), %	±0,5 / ±1,0
Режим работы датчика силы	Растяжение / Сжатие
Количество зон для испытаний	1
**Пределы допускаемой погрешности поддержания линейной скорости перемещения подвижной траверсы, %, не более	±0,001 мм/мин (±0,1 %)
Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более	±0,01 мм — от 0,01 мм до 10 мм ±0,1 % — свыше 10 мм
Линейная скорость перемещения подвижной траверсы, мм/мин	от 0,02 до 2000,0
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм	0,001
Цена единицы наименьшего разряда при измерении деформации, мм	0,001
Цена единицы наименьшего разряда при измерении силы, Н	0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН
***Рабочий ход подвижной траверсы, мм, не менее	С основным датчиком силы: 330 (укороченная машина) / 800 (усредненная машина) / 1223 (удлиненная машина) C основным и дополнительным датчиками силы: 210 (укороченная машина) / 680 (усредненная машина) / 1103 (удлиненная машина)
Расстояние от центра втулки до защитного ограждения, мм	70
Общая потребляемая мощность, кВт, не более	0,4
Габаритные размеры, мм, не более	Ширина 600 / Длина 455 / Высота 1800 (удлиненная машина) Ширина 600 / Длина 455 / Высота 1380 (усредненная машина) Ширина 600 / Длина 455 / Высота 900 (укороченная машина)
Масса, кг, не более	100 (укороченная машина) 118 (усредненная машина) 130 (удлиненная машина)
Параметры электросети	Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

*Машины модификаций НИМ 0,1/0,2/0,5/1.Y.A.2 (с двумя датчиками силы) c номинальной максимальной нагрузкой второго датчика силы 1 Н, 2 Н, 5 Н, 10 Н предназначены для работы в условиях микронагрузок с соответствующими типа испытательных приспособлений. Подбирайте модификацию машины корректно.

**Выбирается наибольшее из значений.

***Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений, в том числе столов сжатия.
