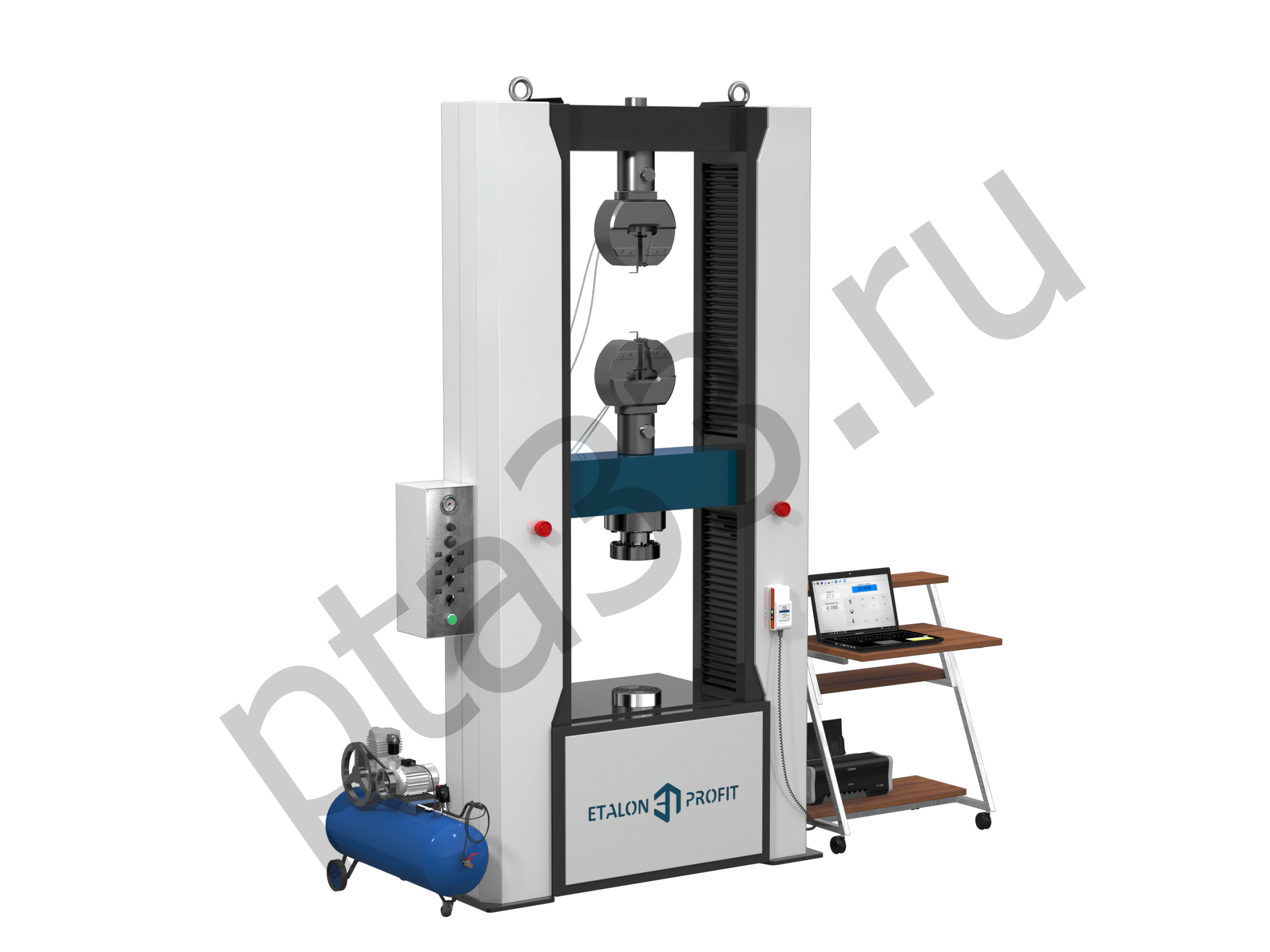

Испытательные машины серии X-PRO 200.2, 300.2, 500.2, 600.2

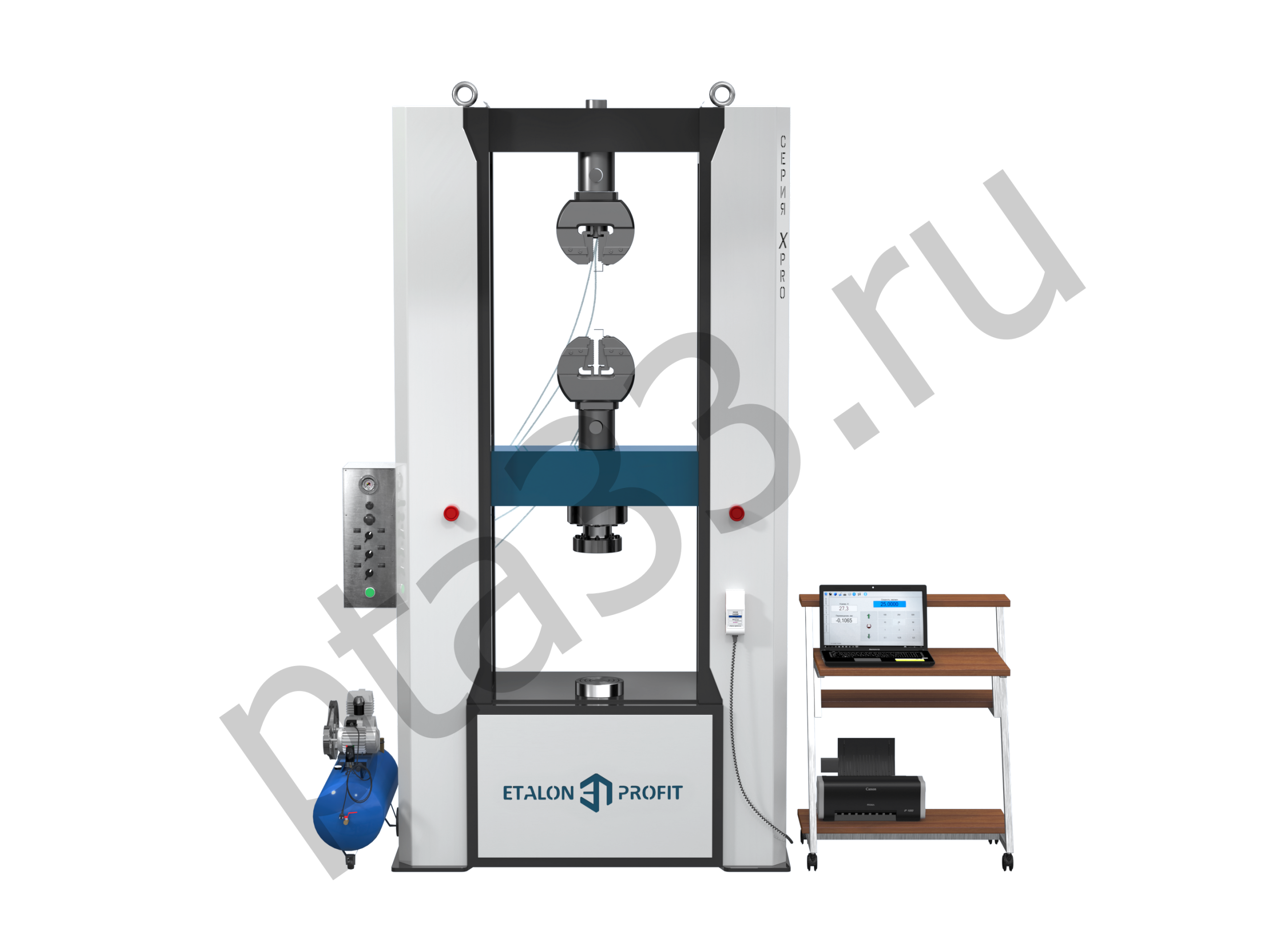

Испытательные машины серии X-PRO 200.2, 300.2, 500.2, 600.2 — изображение 2

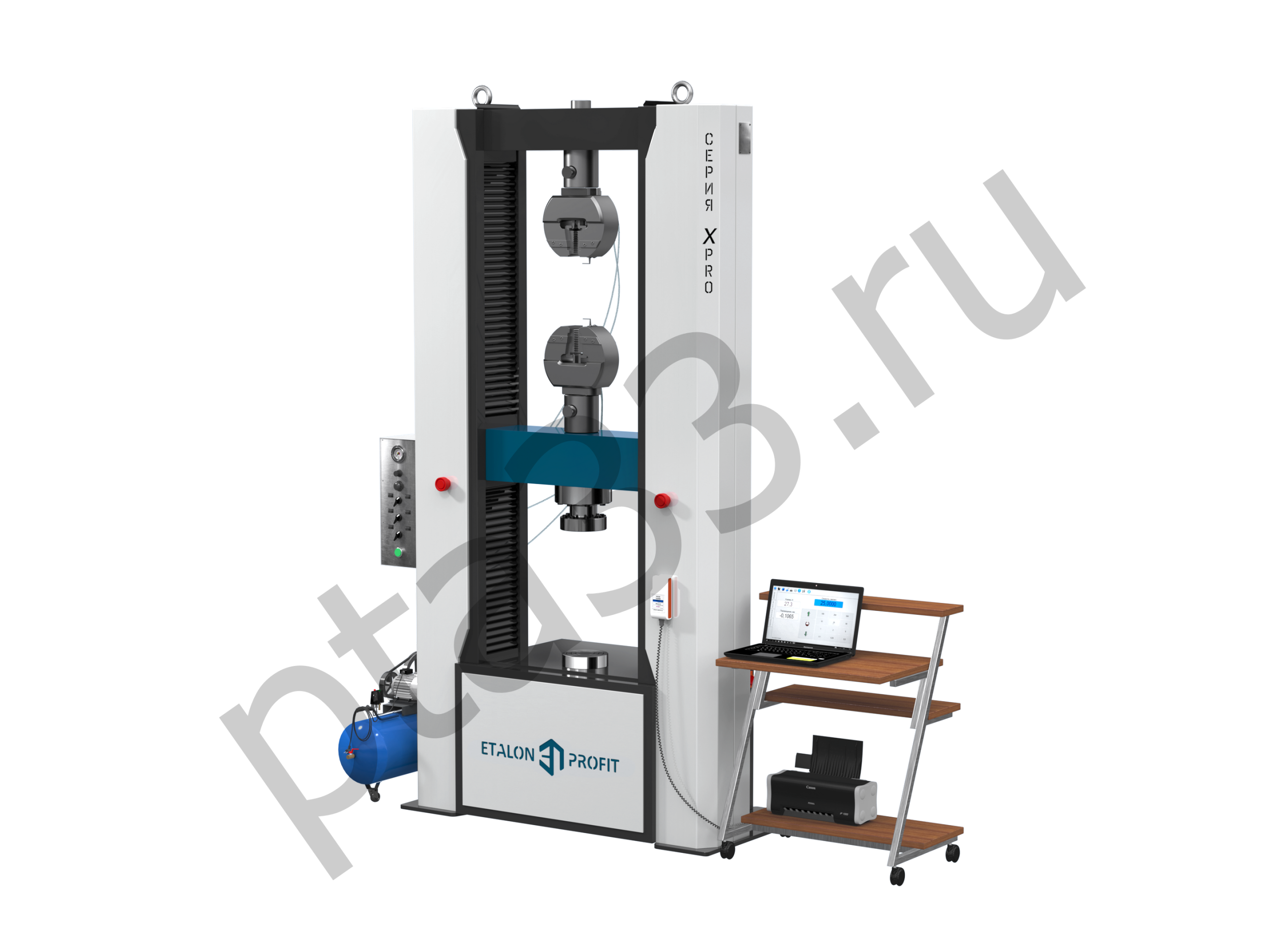

Испытательные машины серии X-PRO 200.2, 300.2, 500.2, 600.2 — изображение 3

Разрывная машина для испытаний X-PRO от 200 до 600 кН

Прибор для испытаний композитов, древесины, полимеров, ткани, металлов и их сплавов, керамики и стекла

Универсальные двухколонные испытательные машины серии X-PRO с нагрузкой от 200 до 600 кН производятся под контролем требований ГОСТ 28840-90. Предназначены для механических испытаний материалов и производственных изделий с целью исследования характеристик деформации под влиянием прикладываемой нагрузки и изучения их физико-механических свойств.



Сделано в Росии № 72742-18 Заводская гарантия

Описание

Машины для испытаний материалов на прочность — это лабораторное оборудование. Применяются в металлургической, машиностроительной, авиастроительной и космической промышленности, на деревоперерабатывающих комбинатах, на химических предприятиях и заводах, в научно-исследовательских институтах и сертификационных центрах, в испытательных лабораториях центров стандартизации и метрологии.

Машины X-PRO позволяют проводить испытания опытных образцов на растяжение, сжатие, изгиб, отрыв, срез, сдвиг, отслаивание до разрушения или заданных значений силы и деформации, в режимах циклирования. Машины используются для проверки качества готовых товаров и изделий, например, автомобильных шин, пружин, обуви, картонной и пластиковой тары, пластмассовых и металлических труб. Машины позволяют исследовать на прочность металлы, резину, пластмассу, композиты, асфальт и бетон, древесину, керамику, стекло, текстиль и геотекстиль, канаты и многие другие материалы.

Машины различаются по нагрузочной способности, пределам допускаемой погрешности измерений силы, габаритным размерам и массе. Оснащены новейшей электроникой и средствами защиты, эргономичны, функциональны и эстетичны. Включают быстродействующую систему микропроцессорного управления, автоматизированный сервопривод нагружения и новую версию программного обеспечения Prof IT.

Машины оснащены линейным светодиодным освещением (режимы работы: ожидание / испытание / авария). Программная индикация, установленная вдоль ограждений машины, обеспечивает безопасность работы оператора, является функциональным и эстетичным решением.

Обозначение испытательных машин X-PRO А.В.С:

  • параметр X-PRO – аббревиатура производителя;
  • параметр А – наибольший предел измерений силы, кН;
  • параметр В – исполнение машин (1 – укороченная, 2 – стандарт, 3 – удлиненная);
  • параметр С – наибольший предел допускаемой погрешности измерений силы от измеряемой силы (0,5%, 1%, 2%).



Примеры использования испытательных универсальных машин X-PRO
Машины могут быть использованы для статических и динамических испытаний опытных образцов из металлов с различными характеристиками прочности, текучести, упругости. Испытания проводятся в автоматическом или ручном режимах по требуемой программной методике (например, по ГОСТ 1497-84, ГОСТ 9651-84). Могут проводиться в условиях действия низких или высоких температур, включая охлаждение или нагрев до критических значений температуры.

Машины могут быть использованы для статических и динамических испытаний демпферных и буферных пружин в режимах растяжения и сжатия с измерением продольной деформации и силовых характеристик. Испытания проводятся в автоматическом или ручном режимах по заданной методике в соответствии с требованиями ТУ, ГОСТ или внутренних регламентов (например, по ГОСТ 16118-70 и ГОСТ 3057-90 для испытаний винтовых цилиндрических и тарельчатых пружин).
Технические возможности испытательной машины X-PRO и программного обеспечения (ПО) Prof IT

  • ПО Prof IT представляет собой программу для управления машиной, расчета и анализа характеристик испытания или серии испытаний;
  • возможность программирования и задания математических выражений и формул для расчета необходимых параметров испытаний;
  • возможность программирования методик и стандартов испытаний;
  • возможность создания индивидуального шаблона результатов испытаний;
  • диаграммы испытаний в осях координат: Сила-Перемещение; Сила-Деформация; Перемещение-Время; Деформация-Время; Сила-Время; Напряжение-перемещение; Напряжение-Деформация; Напряжение-время;
  • границы участка упругой деформации и касательная к этому участку;
  • касательная к диаграмме в точке предела пропорциональности;
  • физические и условный пределы текучести;
  • массив точек диаграммы испытания;
  • копирование диаграммы в текстовом и графическом форматах в буфер обмена Windows;
  • сводная диаграмма нескольких испытаний с возможностью сохранения в графическом формате;
  • протокол испытания или серии испытаний;

РАСЧЕТНЫЕ ПАРАМЕТРЫ

1. По датчику перемещения траверсы: предел текучести; деформация при  физическом пределе текучести; предел текучести условный с допуском на величину пластической деформации; временное сопротивление; деформация при максимальной силе; условное разрушающее напряжение; разрушающая сила; деформация при разрушении; относительное удлинение после разрыва

2.  По устройству измерений перемещений (деформаций): модуль упругости; предел пропорциональности; предел текучести физический; деформация при физическом пределе текучести; предел текучести с допуском на величину пластической деформации; предел текучести с допуском на величину полной деформации; относительное удлинение после разрыва; временное сопротивление; деформация при максимальной силе; разрушающая сила; деформация при разрушении
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры Модификации машины X-PRO А.В.C
X-PRO 200.В.C X-PRO 300.В.C X-PRO 500.В.C X-PRO 600.В.C
*Диапазоны измерений силы, кН от 0,00001 до 200 от 0,00001 до 300 от 0,00001 до 500 от 0,00001 до 600
Пределы допускаемой погрешности измерений силы (параметр С), % ±0,5 / ±1,0 / ±2,0
Режим работы датчика силы Растяжение / Сжатие
**Количество зон для испытаний 2
Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более ±0,01 мм — от 0,01 мм до 10 мм
±0,1 % — свыше 10 мм
Линейная скорость перемещения подвижной траверсы, мм/мин от 0,003 до 300
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм 0,001
Цена единицы наименьшего разряда при измерении деформации, мм 0,001
Цена единицы наименьшего разряда при измерении силы, Н 0,00001 для датчиков силы от 0,001 до 0,01 кН

0,0001 для датчиков силы от 0,01 до 0,1 кН

0,001 для датчиков силы от 0,1 до 1 кН

0,01 для датчиков силы от 1 до 10 кН

0,1 для датчиков силы от 10 до 100 кН

1 для датчика силы от 100 до 1000 кН
***Рабочий ход подвижной траверсы, мм, не менее 1050 (с основным датчиком силы)

830 (с основным и дополнительным датчиками силы)
Ширина рабочего пространства, мм, не менее 570
Общая потребляемая мощность, кВт, не более 3 11
****Габаритные размеры, мм, не более Ширина 1190 / Длина 770 / Высота 2600
*****Масса, кг, не более 1800
Параметры электросети Напряжение: 400 В ±10%

Частота: 50 Гц ±1 Гц


Условия эксплуатации Температура окружающей среды от +10 до +35 °С
Относительная влажность воздуха от 10 до 90 %
Атмосферное давление от 90 до 110 кПа

*Нижний предел измерений силы зависит от количества и номинальной максимальной нагрузки используемых датчиков силы. В комплект поставки машины входят два датчика силы, один из которых является основным и обеспечивает работу при верхнем пределе измерений силы.

**Машина конструктивно снабжена верхней и нижней испытательными зонами. По умолчанию Производитель использует верхнюю рабочую зону для испытаний на растяжение, нижнюю рабочую зону — для испытаний на сжатие и изгиб.

***Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений, в том числе столов сжатия. Рабочий ход указан для модификаций машин X-PRO А.2.С. Рабочий ход для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.

****Габаритные размеры указаны для модификаций машин X-PRO А.2.С. Габаритные размеры для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависят от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.

*****Масса указана для модификаций машин X-PRO А.2.С. Масса для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.

КОМПЛЕКТ ПОСТАВКИ:

  • машина испытательная;
  • комплект столов сжатия;
  • набор кабелей связи;
  • программно-технический комплекс для управления машиной и обработки данных;
  • пакет готовых методик для испытаний;
  • комплект технической и эксплуатационной документации;
  • копии сертификатов, деклараций и свидетельств;
  • оригинал свидетельства о первичной поверке.

СЕРВИСНЫЕ УСЛУГИ:

  • доставка машины до Клиента;
  • проведение пуско-наладочных работ;
  • обучение и инструктаж персонала Клиента;
  • техническая и информационная поддержка;
  • постгарантийное техническое обслуживание;
  • снабжение запасными комплектующими;
  • модернизация и обновление программного обеспечения.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):

  • приспособления и захваты для испытаний материалов;
  • устройства измерений перемещений (деформаций), экстензометры;
  • дополнительные датчики силы;
  • системы температурных испытаний (камеры и электропечи);
  • вспомогательное техническое оборудование;
  • фирменный стол Эталон-Профит;
  • офисный стул.
